首页 > 供应产品 > 奇安动力电池管理系统智能实训台 奇安动力电池管理系统智能实训台 点击图片查看原图 产品： 浏览次数：820奇安动力电池管理系统智能实训台  单价： 面议 最小起订量： 1 个 供货总量： 发货期限： 自买家付款之日起 天内发货 有效期至： 长期有效 最后更新： 2022-09-06 15:34   详细信息 吉利 BTKD002 技术要求： 1. 实训台采用高性能嵌入式数字电池电路板，故障模拟板，ARM 核心主控板， 车用磷酸铁锂动力电池，台架动力电池组采用 24 节单体电池串联组成； 2. 配备高压断电维修开关和紧急断电安全开关； 3. 配置国标交流充电口，真实的与交流充电系统智能实训平台互联、充电， 具有 CC 和 CP 控制充电系统； 4. 安装负载，真实的放电管理； 动力电池 5. 安装有车载充电机，可通过 CAN 总线与 BMS 进行通信，方便充电管理；

台 幕电容触摸触控面板，采用的显示方案技术，RTOS 实时操作系统，内置

高性能处理器，响应速率高于安卓系统。全新 UI 设计带来友好的人机交互。

7. 定制开发的 RTOS 操作系统，软件有考核系统及教学系统；

（1）此系统共由模拟电池板 PCBA、故障模拟板 PCBA、核心主控板 PCBA 组成；

（2）模拟电池板可以模拟实物电池的过充、过放、欠压等状态；系统由多组

电池板组成，每块模拟电池板均内嵌 MCU 高性能处理器。

（3）故障模拟板可模拟电池线路断路故障；

（4）核心主控板由高性能 ARM 处理器，高速采集系统等组成，可自定义设置

任意故障，与 BMS 系统实时通讯，实时显示 BMS 系统采集的信息；

（5）整体系统软件与硬件均自主研发。

（6）考核系统：具有自定义故障设置、随机故障设置系统；

（7）教学系统：有丰富的可视化课程资源、文本资源等

（8）可以通过操作软件实现故障码读取、数据流的读取；

（9）可通过操作软件实现单体电池电压检测、充放电电流检测、温度检测等；

（10）通过操作软件对动力电池进行过充、过放、欠压、过温等故障设置；

8. 具有 4 个检测工位，方便 4 名学生同时操作进行故障诊断，每个检测工位

均把 BMS 检测线束并联接入；

9. 通过万用表、示波器对动力电池组和单体电池电压信号进行测量，找出故

障点；

五、 大赛产品实验室

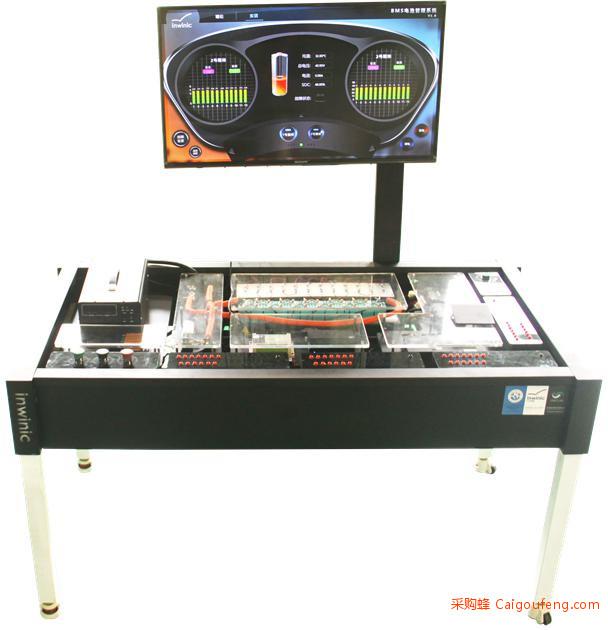

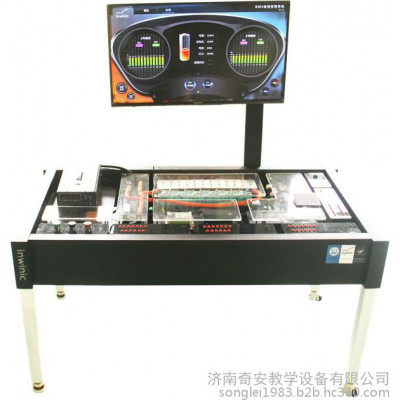

1、动力电池组管理系统智能实训台

型号：QA-XNY-DLDCZ

品牌：奇安牌

产品简述：

动力电池组管理系统智能实训台可实现电池结构认知，电池原理学习，电池拆装与更换，电池组的标定与均衡，电池常见故障的检修，以及过充电，过放电的处理。



特色：

1. BMS台架控制策略与整车实车相同。



（主控模块）



（从控模块）

2.  高清液晶大屏动态显示电池信息，用模拟电池组解决了电池的故障设置难题。

可设置电池温度过高，电压过低，电压过高，过充电，过放电，漏电等故障。



3. 提供4个平行工位

a.测试工位可无限拓展

b.不提高学生实训效率

c.有效降低教学成本



教学与实训内容：

1、了解动力电池电源系统的结构和工作原理；

 2、了解BMS实时数据读取功能，如读取动力电池的电压、温度和SOC数据及工作状态分析；

3、了解加载负载下，BMS对动力电池的指挥与电力管理、热管理、在线电力均衡等功能；

4、 掌握检测单体电池和电池模组的电压、电流、容量和电阻的方法；

5、 掌握继电器、分流器和接触器的检测方法；

6、 掌握动力电池的绝缘检测方法；

7、 掌握动力电池的充放电方法；

 、了解电池充电中的数据变化；

9、学习动力电池的数据变化和BMS的响应原理；

10、联系与掌握动力电池模组的故障诊断；

11、掌握动力电池系统的保养检测方法；

12、练习与掌握动力电池系统的高压安全操作步骤。
